[Flight Operation] Taxiway Markings
Taxiway Markings

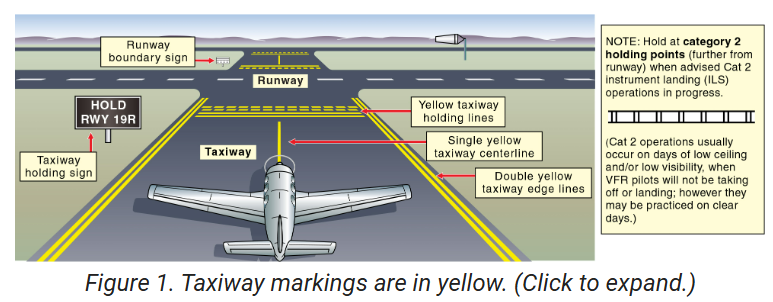

가. Taxiway Centerline
ⓐ 목적 : 항공기가 지정된 Taxiway를 따라 Taxi 할 수 있도록 시각적 Reference 제공
ⓑ 형상 : Taxiway의 중앙선을 표시하는 15 ~ 30cm 두께의 노란색 실선
나. Taxiway Edge Line
ⓐ 목적 : Taxiway의 가장자리를 표시 (근본적으로는 Taxiway의 가장자리가 포장구역의 가장자리와 일치하지 않을 때 표시)

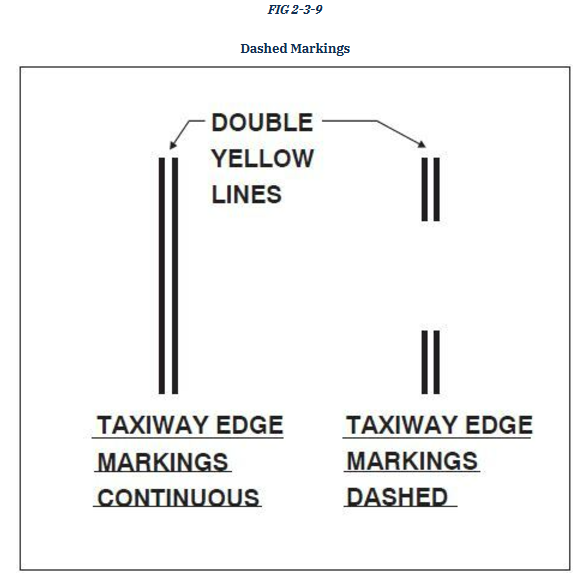

ⓑ 종류 및 형상
- 실선 : 15cm 굵기 / 15cm 간격의 두 줄로 표시된 노란 실선. 실선 바깥의 포장된 구역은 Taxi 시에 항공기가 사용 불가
- 점선 : 굵기와 선 사이의 간격은 실선과 동일하나 각 점선의 길이는 15ft / 4.5m이며 간격은 25ft / 7.5m. Apron과 같이 실선 바깥의 인접한 포장구역이 항공기의 Taxi 용으로 사용 가능
다. Taxi Shoulder Marking
ⓐ 목적 : Taxiway, 주기장 등에서 후류나 물보라에 의한 피해 방지를 위해 Taxiway Shoulder를 설치하는데, 설치 목적상 항공기를 지탱할 만한 포장강도를 가지지 못하므로 Taxi Shoulder Marking을 표시하여 항공기의 진입을 방지
ⓑ 형상 : Taxiway Edge Line 수직 바깥방향으로 그려진 일정한 간격의 실선
라. Runway Holding Position Marking
ⓐ 목적 : 항공기가 활주로에 접근할 때 정지해야 하는 지점 (ATC의 진입/횡단 허가가 있기 전에는 항공기의 어떠한 부분도 침범하면 안됨)
ⓑ 형상 : 두 줄의 노란 점선 + 실선 (Runway-Taxiway 또는 Runway-Runway 교차점). 노란색 사다리 모양 (ILS Critical area)
ⓒ 종류
- Taxiway 상의 Runway Holding Position : 활주로 진입 또는 횡단을 위한 Clearance를 받지 못한 경우 정지해야 하는 지점.
- Runway 상의 Runway Holding Position : Land and Hold Short (LAHSO)에서만 사용

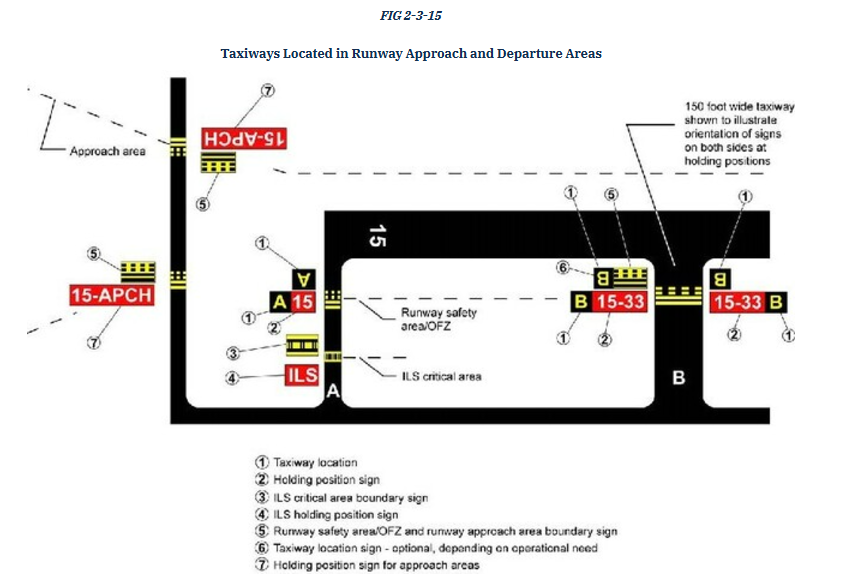

- Runway Approach Area 상의 Taxiway : 활주로 운행 항공기에 지장을 주지 않기 위해 항공기를 정지시키는 지점
- ILS Critical Area : ILS Critical Area가 보호중인 경우 정지해야 하는 지점.
ⓐ 목적 : Runway Holding Position에 가까워져 가므로 속도를 줄일 준비를 하면서 ATC에 Clearance를 받을 준비를 하라고 알리는 지점
ⓑ 형상 : Runway Holding Position Marking의 최대 150ft 이전 지점부터 Taxiway Centerline 양 쪽 평행한 노란 점선 배역
ⓐ 목적 : ATC가 통상적으로 항공기를 Holding 시키는 Taxiway 교차로에 표시
ⓑ 형상 : Taxiway를 가로지르는 한 줄의 노란색 점선
사. Surface Painted Signs
ⓐ Surface Painted Taxiway Direction Sign
- Taxiway Direction Sign을 제공하기 어려운 교차로 지점이거나 기존의 Sign을 보충하는 용도로 표시
- 노란색 배경 + 검정색 글씨
- Taxiway Centerline에 인접하여 표시. Centerline 왼쪽에 있으면 좌회전, 오른쪽에 있으면 우회전 표시
ⓑ Surface Painted Taxiway Location Sign
- 현재 항공기가 위치한 Taxiway를 확인할 수 있도록 기존의 Sign을 보충하는 용도로 표시
- 검정색 배경 + 노란색 글씨
- Taxiway Centerline의 우측에 표시

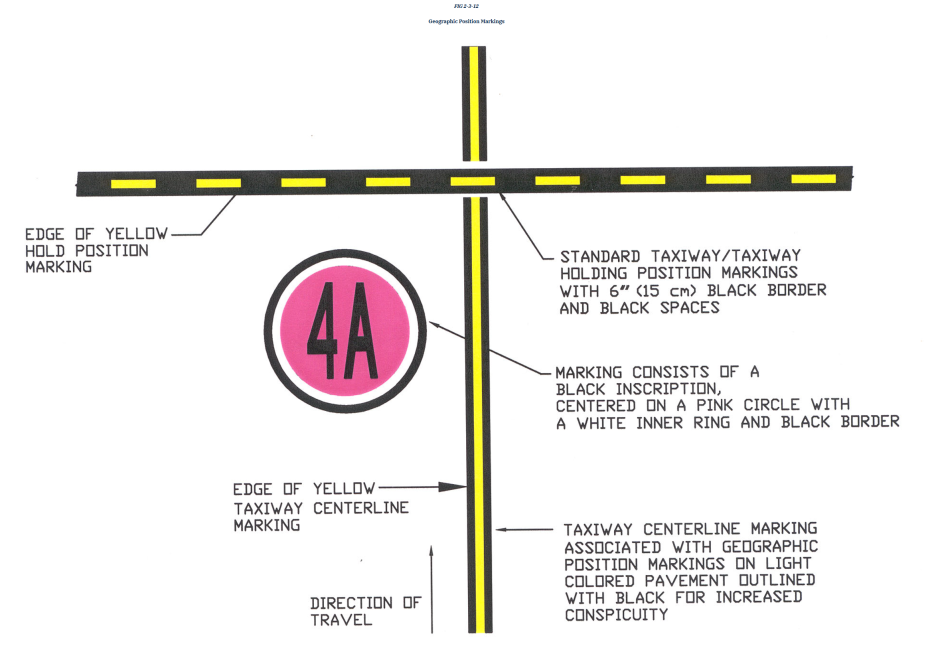

ⓒ Geographic Position Marking
- 공항의 Surface Movement Guidance Control System 계획에 따라 지정된 저시정 Taxiway를 따라 표시된 Marking
(저시정 상태 운영 : RVR 350m/1,200ft 미만)
- 분홍색 원 안의 검정색 글씨 + 안쪽에 흰색 원호 + 바깥쪽의 검정색 원호
- Taxiway Centerline의 좌측에 표시되며 경로 상의 Location Sign과 부합
