[Flight Operation] Airport Signs

Airport Signs

가. Mandatory Instruction Sign



ⓐ 목적 : ATC의 허가가 있기 전 출입하면 안 되는 구역을 나타내는 입식 표지 (Uncontrolled airport에서는 진입 전 적절한 주의를 요하는 지역)



ⓑ 형상 : 붉은색 바탕 + 흰색 글씨. Location Sign과 함께 사용하기도 함 (Location Sign이 바깥쪽)



ⓒ 종류

- Runway Holding Position Sign

- Runway Approach Area Holding Position Sign

- ILS Critical Area Holding Position Sign

- No Entry Sign

나. Location Sign



ⓐ 목적 : 항공기가 현재 위치한 활주로, Taxiway의 명칭 또는 특정 지역을 나타내는 입식 표지



ⓑ 형상 : 검정색 바탕 + 노란색 글씨 + 노란색 테두리 (Location Sign이 단독으로 있는 경우

검정색 바탕 + 노란색 글씨 (테두리 X, Location Sign과 다른 Sign이 같이 있는 경우)



ⓒ 종류

- Runway Location Sign

- Taxiway Location Sign

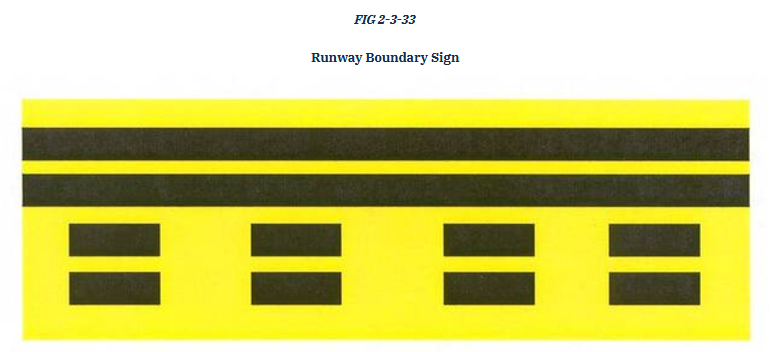

- Runway Boundary Sign

- ILS Critical Area Boundary Sign

다. Direction Sign



ⓐ 목적 : Taxiway 교차로에서 현재 Taxiway와 교차되는 Taxiway 방향에 따른 명칭을 나타내는 입식 표지 (교차로 좌측 전방에 위치)



ⓑ 형상 : 노란색 바탕 + 검정색 글씨



ⓒ 특징

- 여러 개의 Taxiway가 교차하는 경우, 좌측 첫 번째 Taxiway부터 시계방향으로 배열

- Location Sign과 함께 설치된 경우, 좌회전을 지시하는 경우는 Location Sign 좌측에 설치 (우회전은 우측)

- 하나의 Taxiway와 교차하는 경우, 두 개의 화살표를 가지며 Location Sign은 Direction Sign 왼쪽

라. Destination Sign

ⓐ 목적 : 공항에 있는 목표점으로의 Taxi 경로 방향을 나타내는 입식 표지



ⓑ 형상 : 노란색 바탕 + 검정색 글씨



ⓒ 종류 : Runway, Apron, Terminal, Military Area, Civil Aviation Area, Cargo, International Area



마. Information Sign

ⓐ 목적 : 관제탑에서 볼 수 없는 지역, 무선교신주파수, 소음감소절차와 같은 정보를 조종사에게 제공



ⓑ 형상 : 노란색 바탕 + 검정색 글씨



바. Runway Distance Remaining Sign



ⓐ 목적 : 활주로 상에서 현재 위치로부터 착륙 활주로의 잔여거리를 1,000ft 단위로 나타내는 입식 표지



ⓑ 형상 : 검정색 바탕 + 흰색 글씨
