[Flight Operation] Take-off Segment

Take-off Segment

비행기가 활주로를 떠나는 순간부터 일정 고도(보통 1,500ft AGL)까지 올라가는 과정을 4단계로 나눈 구간
이 구분은 단순한 비행 절차가 아니라, One Engine Inoperative를 검증하기 위한 성능 기준(performance segment)

즉, 이륙 중 가장 위험한 상황(One Engine Inoperative, OEI) 에서도 장애물을 피할 수 있도록 보장하는 구조

---

📊 이륙 구간별 구조 및 속도



구간	고도	속도	플랩	기어 상태	주요 목적
1st Segment	활주로 이탈 ~ 약 35ft	Vlof ~ V2	플랩 전개, 기어 다운	기어 업 시작, 초기 상승 유지	양력 확보
2nd Segment	35ft ~ 약 400ft (일부 기종 1000ft까지)	V2 (±5kt 이내)	플랩 전개, 기어 업 완료	일정 pitch로 상승, Climb Gradient 확보	성능 기준 충족 (엔진 1개 고장 시 2.4% 이상 상승)
3rd Segment	약 400ft ~ 1500ft	V2 → Vfs (Flap Retraction Speed)	플랩 단계적 감속	속도 증가, 플랩 업	안전 속도 확보, 항력 감소
4th Segment	약 1500ft 이상	Vclimb (Clean Climb Speed)	플랩 업, 기어 업	정상 상승으로 전환	엔진 고장 상황 종료, 정상 절차 복귀

---

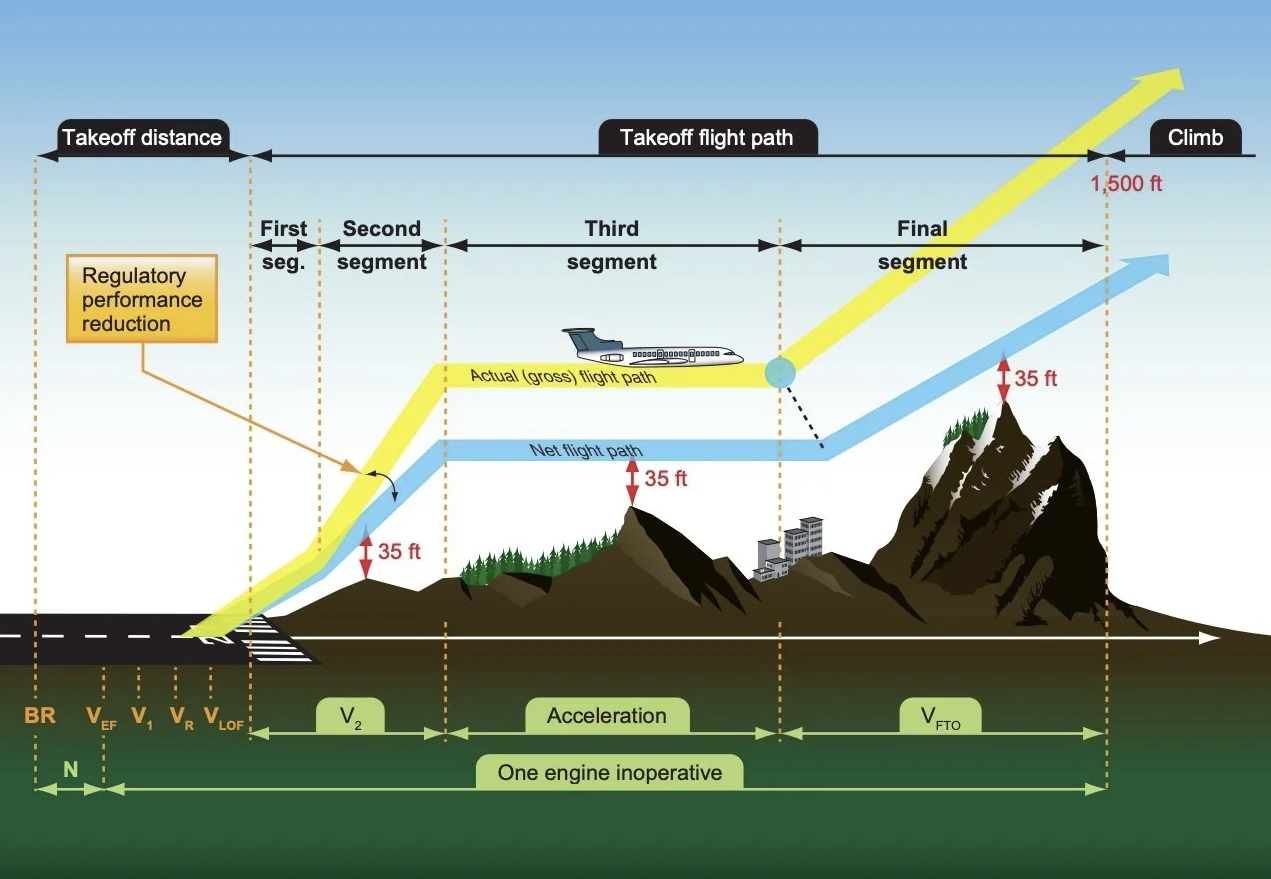

📈 시각 그래프 : 고도 vs 속도 vs 단계

아래 그래프는 이륙 후 고도 변화(세로축) 와 속도 변화(가로축) 를 보여줍니다.

그래프 해석:

• 이륙 직후 Vlof(리프트오프 속도)에서 출발해,
• 35ft 고도에서 V2(한 엔진으로도 확보 가능한 안전 속도)에 도달하고,
• 2nd Segment에서는 V2를 일정하게 유지하며 상승,
• 3rd Segment부터 점진적으로 가속하여 플랩을 접고,
• 마지막 4th Segment에서는 클린 속도(Vclimb)로 정상 상승.

---

🧠 가장 중요한 구간 — 2nd Segment

위 단계 중 항공기 성능 인증의 기준이 되는 구간은 2nd Segment입니다. 이때는 이미 기어를 접었지만, 플랩은 아직 펴져 있고, 게다가 엔진 하나가 꺼졌을 수도 있는 상황.



즉, 양력 ↓, 항력 ↑, 추력 ↓



비행기가 버텨야 하는 최악의 조합.



그래서 국제 기준에서는 다음과 같은 Climb Gradient(상승 경사)를 요구

엔진 수	최소 상승 경사 (OEI)
2발기 (Twin Engine)	2.4% 이상
3발기 (Tri-jet)	2.7% 이상
4발기 (Quad-jet)	3.0% 이상

---

🧮 간단한 예시

✈️ A320 이륙 후 왼쪽 엔진 고장

• 활주로 이탈 (Vlof 150kt)
• 35ft에서 V2 155kt로 상승
• 기어 업
• 오른쪽 엔진 하나로만 2.4% 상승률 유지 (약 24ft 상승/1000ft 전진)
• 400ft 도달 후 가속 시작 (3rd Segment)

이 구간을 통과하면 비행기는 안정적인 비행 속도와 자세를 확보하고 정상 절차로 전환할 수 있습니다.

---

⚙️ 각 구간별 조종사 포인트 정리

Segment	속도	조종사 행동	주의 포인트
1st	Vlof ~ V2	기어 업 시작, 자세 유지	급격한 nose-up 금지
2nd	V2 고정	일정 pitch 유지, Climb Gradient 확보	Stall 경고 주의
3rd	V2 → Vfs	플랩 단계적 수납, 가속	Too low speed 상태 방지
4th	Vclimb	정상 절차 복귀	엔진 성능 재평가

---

✈️ 요약

Take-off Segment는 비행기의 이륙 후 생존 시나리오

1st~4th Segment로 구성되며,
그중 2nd Segment의 성능이 항공기의 “안전 인증 기준”이 된다.
모든 절차는 V-speed를 중심으로 설계되어 있으며,
조종사는 V2 유지와 Pitch Control을 통해 상승 성능을 확보한다.

---

🔧 추가 포인트

• Acceleration Altitude : 엔진 고장 시 속도 증가를 시작할 수 있는 고도 (보통 400~1000ft).
• Climb Limit Weight (CLW) : 해당 이륙 조건에서 Climb Gradient를 만족할 수 있는 최대 이륙중량.
• Obstacle Limit Weight (OLW) : 실제 공항 장애물 여건을 반영한 이륙 제한 중량.
• 실제 운항에서는 이 두 제한 중 더 낮은 중량이 TO Weight의 한계가 됩니다.
